Centrum pre obrábanie portálu s pohybujúcim sa stolom

NTB Series Moving Table CNC CNC prijíma medzinárodne uznávanú mechanickú, hydraulickú, elektrickú a iné komponenty, ktoré sú vysoko kvalitné, zrelé a spoľahlivé .

Prijíma Fanuc 0 i-mf CNC System, ktorý sa ľahko ovláda, udržiava a opravuje a môže stabilne spúšťať po dlhú dobu {{}} Nástroj pre stroj

Hlavné komponenty obrábacieho stroja sú optimalizované analýzou konečných prvkov, aby sa zabezpečilo, že obrábací nástroj má charakteristiky dobrej stability a vysokej rigidity {. v národných kľúčových odvetviach, ako sú železnice, vojenský priemysel, automobily, formy, obrábacie prístroje atď.

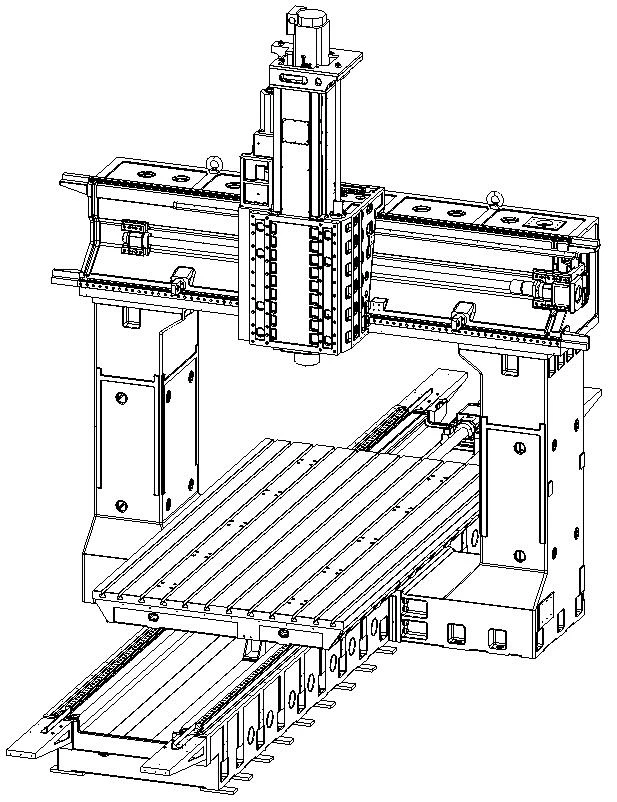

Štruktúra

Tento stroj zaujme rozloženie so stĺpcovým a pracovným rozložením . Zavedný rámec pozostáva z dvoch veľkých stĺpcov v ľavej a pravej strane a krížového lúča s vysokou rizikou . Má stabilnú pevnú štruktúru a vynikajúcu tepelnú symetriu .

Aby sa prekonali nepriaznivé účinky gravitácie, toto posteľ prijme štruktúru hydraulickej rovnováhy v smere Z . Z Smeru Z využíva veľký plynovod s hydraulickým vyvážením vnútorného priemeru na zvýšenie pohyblivej rýchlosti pohyblivých častí a môže automaticky upraviť tlak na vyváženie..} {}} {}} {}} {} {

131

Technické údaje

Itmel	Jednotka	NTB3020	NTB4023	NTB5025	NTB6030	NTB8035
Štrbina
X os x	mm	3500	4500	5000	8500	8500
Os y	mm	2500	2900	3900	5000	5500
Z.	mm	1100	1100	1250	1250	1500
Tabuľka
Veľkosť tabuľky	mm	3200×2000	4200×2300	5000×2500	6000x3000	8000×3500
Tabuľka LO8D	kg	10000	12000	15000	25000	50000
Vretená
Vreteno		BT50	BT50	BT50	BT50	BT50
Babka		T typ/420x420	T typ/420 × 420	T typ/460x460	T typ/460x460	T typ /500 × 500
Vretená maximálna rýchlosť	premiér	3000 (prevodový stupeň)	3000 (prevodový stupeň)	3000 (prevodový stupeň)	3000 (prevodový stupeň)	3000 (prevodový stupeň)
Vretená max So {{0}} ed (0pt)	premiér	6000 (pás)	6000 (pás)	6000 (pás)	6000 (pás)	6000 (pás)
Napájanie vretena	Kw	22/26	22/26	30/37	30/37	40/49
Krmivo
X/Y/Z Axis Rapid	m/min	12/10/08	10/10/08	10/10/08	10/i0/08	10/10/08
Náradie Časopis
Kapacita		24/30/40	24/30/40	24/30/40	24/30/40	24/30/40
Maximálny priemer	mm	110/200	10/200	110/200	110/200	110/200)
Maximálna dĺžka nástroja	mm	350	350	350	350	350
Max príliš váha	kg	15	15	15	15	15
Presnosť (VDI 3441)
Poloha x/y/z	mm	0.008/1000	0.008/1000	0.008/1000	0.008/1000	0.008/1000
Opakovateľnosť x/y/z	mm	0.004/1000	0.004/1000	0.004/1000	0.004/1000	0.004/1000

Príklady aplikácií

Elektrická lokomotíva Zhuzhou

Dalian Zhiyun: Pracovná stanica na obrábanie výrobnej linky
